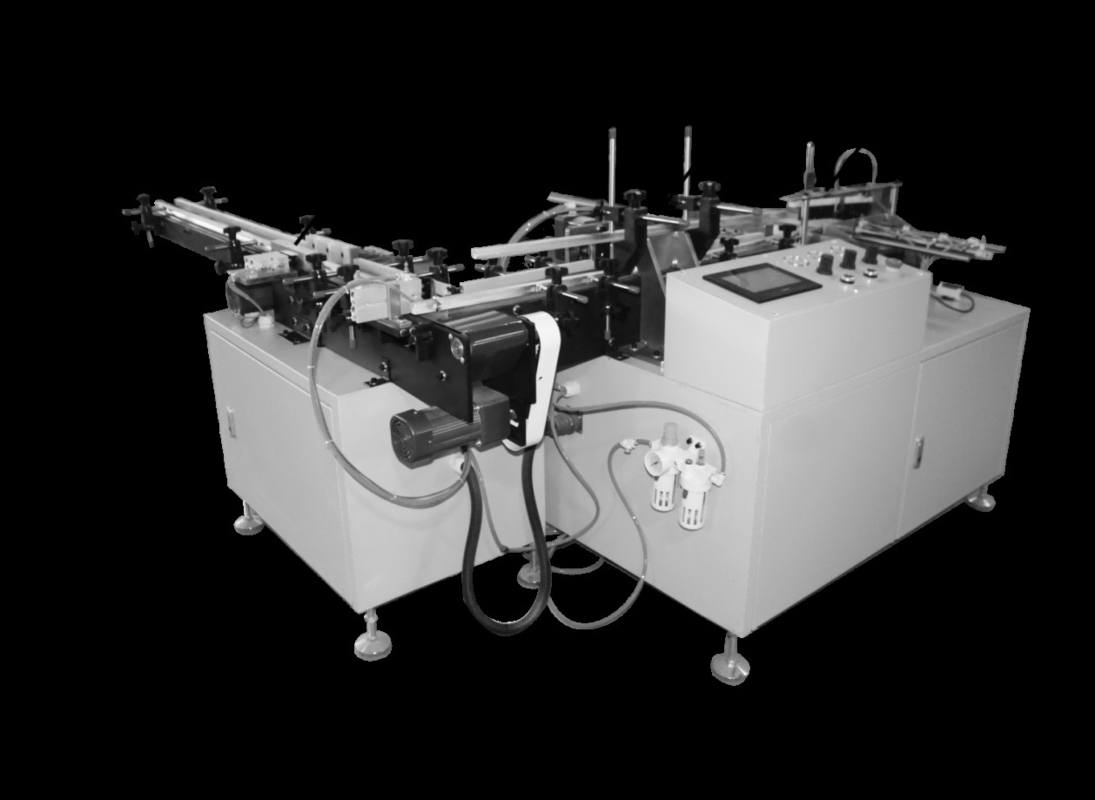

Автоматический тепловой сжиматель Опаковка Машины

3.1Основные технические параметры

Диаметр бумажной рулоны 30-90 мм

Протяженность бумажной рулоны 35-90 мм

Длина ремня передачи 125 мм

Скорость отключения 125 раз/мин ((max)

Скорость пробивания на плоском уровне 125 раз/мин ((max)

Скорость трансмиссии 40-500 мм/с

Скорость движения пластиковой упаковки 22 раза/мин ((max)

Длина двигателя пластикового пакета 30-400 мм

Напряжение 220V/50HZ

Машина весит 380 кг

Часть для разрыва

Во время работы цилиндра, слегка нажмите на бумажный рулон, и размер бумажного рулона может быть регулирован,

Секция толкания рулонов

Прокатитесь, отрезав составную часть чистой после прибытия цилиндра толкатель цилиндра толкатель рулон по очереди рулон к плоскому сиденью, чтобы подготовить бумажный рулон к пакету.

Папа.Пискусство

Цилиндр Roll Patting приводит в движение прокатную пластину, и бумажные рулоны, толкаемые прокатным цилиндром, будут сглажены в соответствии с толщиной,Чтобы подготовиться к следующему удару..

Нажмите.Ссылкичасть

• Цилиндр толкания и качения

Линейная проводная рельса с обеих сторон цилиндра толкателя используется в качестве опоры для повышения устойчивости толкателя.

• Накануне обнаружения

Око обнаружения обнаруживает, что бумажный свиток достигает толкательной пластины, а цилиндр выталкивает бумажный свиток.

• Бумажная откидка

На роликовой пластине имеется множество монтажных отверстий, и роликовый баффл можно регулировать слева и справа, чтобы выбрать положение монтажных отверстий для изменения количества конвертированных роликов.

• Кисти для волос

Просто слегка нажми кисть на бумажный рулон.

Спецификация эксплуатации

Инструкция по установке параметров

1. скорость сглаживания: время для каждого выстрела сглаженного цилиндра, чем больше значение, тем меньше частота действия, и наоборот, чем выше частота,рекомендуемое значение установлено на 30;

2. скорость толкания бумаги: время, необходимое для того, чтобы продукт был толщен из угла в другой участок конвейерной ленты после разрыва бумаги.чем меньше частота действияВ противном случае, чем выше частота, тем рекомендуемое значение устанавливается на 25;

3. скорость ломания бумаги: время для каждого ломания цилиндра ломания бумаги, чем больше значение, тем меньше частота действия, в противном случае тем выше частота,рекомендуемое значение установлено на 30;

Основные инструкции по эксплуатации

1. Пакет однорядный: пакет однорядный/двойной переключатель;

2. Плохо открыто: свернуть цилиндр, чтобы запустить переключатель;

3. Сгладить переключатель: выравнить цилиндр, чтобы закрыть переключатель;

4. Разбить бумагу: разбить бумажный цилиндр, чтобы запустить переключатель;

5Отрыв бумаги: отрыв бумажного цилиндра для закрытия переключателя;

Диаграмма идентификации входной/выходной точки ПЛК

XO:Фибра бумажного толка X1:Происхождение цилиндра бумажного толка

X2:Сенсор толкания одного рядаX3:DЗабудьтетолкание рядамидатчик

X4:Фибри, блокирующие бумагу X6: аварийная остановка

Y0:цилиндр для толкания ролика Y1:цилиндр для блокировки бумаги

Y3:цилиндр для разрыва бумаги Y4:цилиндр для похлопывания бумаги

3.4. Технические параметры режущей машины

3.5 Наименование каждого компонента

(1) панель управления

(2)Ручное колесо с регулировкой высоты

(3) Сжимающие пленки

(4)Установка устройства сжимающей пленки

(5) Свертываемая пленка крепления

(6)Стяните рукоятку пленочного сцепления

(7) круговой вал

(8) Систолическая треугольная плита, открывающая мембрану (верхняя)

(9) Конвейерная лента

(10) экстренный переключатель остановки

(11) Триугольная плита, открывающая систолическую мембрану (нижняя часть)

(12) Фотоэлектрический глаз

(13)Клочок для ног

(14)Запечатывающий нож (верху)

(15) тяговый двигатель

(16)Сбор отходов

(17)Упаковка для держателя верхнего уплотнителя

(18) Стержень фильмового баланса (настраиваемый вверх и вниз)

Панель управления

• Необязательное переключение: переключение на ручное переключение при смене пленки или регулировке, переключение на автоматическое переключение при запуске пакета.
• Температура продольного уплотнения: настройка температуры продольного уплотнителя.
• Температура поперечного уплотнения: Установите температуру поперечного уплотнителя.
• Время запечатывания: Время настройки таймера.
• Установка длины: P Продукт проходит через электрический переключатель глазки до отсекания уплотнителя, сигнальный свет до установленного времени.
• Регистр счетов: отображение количества продукции.

Основные инструкции по использованию переключателя

• Установка маршрута

Чем дольше, тем длиннее будет избыточная часть фильтра, и он будет выглядеть плохо после сжатия.

Примечание: когда время слишком короткое, уплотнительный и режущий нож легко разрезать на продукте, обычно 0,1-0,5 секунды (но время отличается из-за толщины упаковки)

• Счетчик

Пакет проходит через фотоэлектрический переключатель глаз, и когда запечатывающий и режущий нож опускается и поднимается снова, номер на стойке будет отображаться.

*(Номер на стойке сброшен до нуля, просто нажмите кнопку "RESET" в правом верхнем углу).

(3) Противоположный фотоэлектрический переключатель глаз (установленный по обе стороны конвейера)

Когда упаковка проходит через электрический глаз, начинает работать нагнетатель, а запечатывающий и режущий нож опускается, чтобы запечатать и разрезать.

 Последовательность выполнения

• После включения выключателя питания, регулируйте температуру на соответствующую температуру.могут быть некоторые различия из-за комнатной температуры и толщины используемого сырья Длинный нож 175 ° C, короткий нож 175 ° C, время уплотнения 0,8 ~ 1,2 секунды
• Регулировать ширину ленты питания в соответствии с шириной упакованного предмета, регулировать высоту верхней треугольной пластины для регулирования рулевого колеса,и поддерживать расстояние в один сантиметр от объекта.
• Ширина резервации - это расстояние между положением остановки упаковки и центральной линией поперечного уплотнительного ножа.
• Контроллер времени остановки упаковки "время остановки доставки ремня", то есть продольная центральная линия уплотнительного резчика, и расстояние остановки упаковки на высоте 1/2.
• Для упаковочных изделий высотой 6 см, пожалуйста, установите зарезервированную длину сырья
• После установки ширины упаковки, пожалуйста, устанавливайте фильтр сжатия в соответствии с методом устройства сжатия.
• Когда уплотнительный нож достигает настройки, вытащите сырье, чтобы завершить отверстие в зажимающий синхронный ремень, нажмите переключатель ручного управления для уплотнения.
• Продукты, помещенные на конвейеры, могут быть автоматически запечатаны.
